喷码机喷印手艺很洪流平上已经成为微电子工业不可或缺的一环。。。。。。可是怎样实现高效率，，，高良率的电子打印依旧是当下最棘手的问题。。。。。。本文将从喷墨打印中最要害的一环——波形入手，，，带你解开喷墨打印的神秘。。。。。。

喷头结构

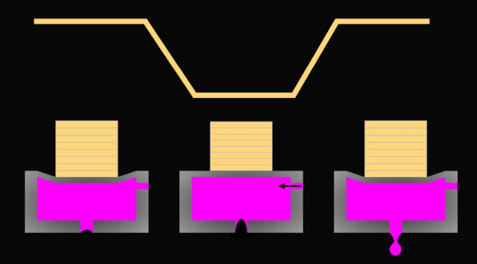

为了资助诠释波形的用途，，，让我们看一下喷头的喷嘴腔。。。。。。下图形貌了一种被称为“填充-开火”的喷射历程，，，这种喷射历程被普遍应用于喷头的结构设计中。。。。。。在这种情形下，，，压电陶瓷质料PZT(压电陶瓷质料)在施加电压时爆发变形，，，改变墨室的体积，，，导致墨室内的油墨移动，，，最终喷射出去。。。。。。将这个电压准确的施加到PZT上的调控程序就是波形。。。。。。

喷码机喷印原理形貌

在喷头的设计上，，，种种品牌大致相同，，，都是基于叠层压电陶瓷（PZT）设计而成。。。。。。PZT只有在施加电压的情形下才会被扩展，，，以是在插入打印头之前不会有变形。。。。。。一旦供电，，，喷头坚持一个特定的电压，，，导致PZT拉长并坚持其非喷射位置(左)。。。。。。若是电压降低，，，PZT缩回并在腔内爆发膨胀，，，将油墨吸进腔内(中心)。。。。。。为了喷射出一个液滴，，，电压恢复到原来的值，，，腔体缩小，，，多余的墨水被挤出(右)。。。。。。这个历程每秒重复数千次。。。。。。

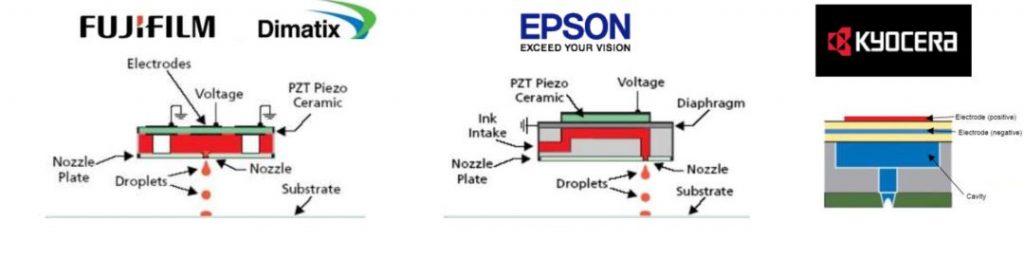

市面上常见的几类喷头设计

需要注重的是，，，喷码机喷印打印头可以由正向脉冲或反向脉冲驱动，，，这取决于差别公司的手艺考量。。。。。。不管基于何种设计，，，波形中最主要的是波形倾斜部分的计时与坚持计时。。。。。。即电压坚持在谁人水平(高或低)多久后才回到起始位置。。。。。。脉冲计时决议了当腔体的体积恢复到稳固状态时喷嘴处的喷墨状态，，，这是构建波形的第一步。。。。。。

喷码机喷印打印头可以由正向脉冲或反向脉冲驱动，，，这取决于差别公司的手艺考量。。。。。。不管基于何种设计，，，波形中最主要的是波形倾斜部分的计时与坚持计时。。。。。。即电压坚持在谁人水平(高或低)多久后才回到起始位置。。。。。。脉冲计时决议了当腔体的体积恢复到稳固状态时喷嘴处的喷墨状态，，，这是构建波形的第一步。。。。。。

喷码机喷印脉冲时间

通过以上先容，，，我们已经大致相识墨水是怎样被喷出来的，，，在脉冲电压的作用下，，，形变的墨水腔挤压墨水，，，这种压力的撒播现实上是以声波的形式传导的，，，此历程靠近以声速快速举行。。。。。。

若是打印时你站在打印头旁边，，，你甚至可能会听到它“唱歌”，，，这取决于打印使用的频率。。。。。。你能听到它的缘故原由是由于驱动器爆发声波。。。。。。虽然，，，这内里最主要的是墨水自己爆发的声波，，，由于喷射压力的转变是由其来界说的。。。。。。

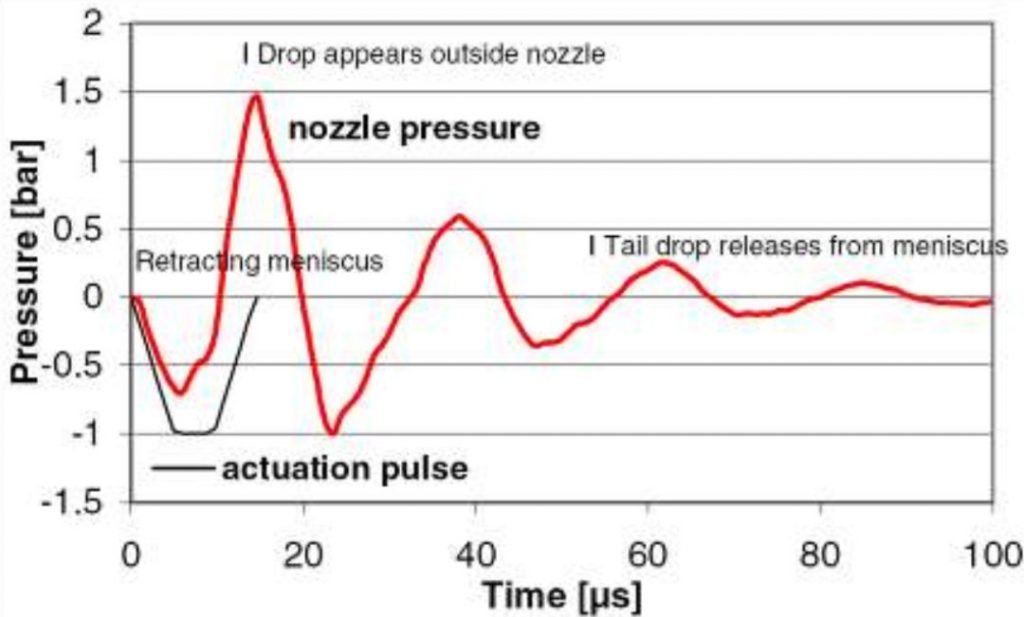

声波随着电压脉冲的转变

当电压降低时，，，喷码机喷印墨水腔缩短导致声波爆发，，，此声波振幅会随着时间而消逝。。。。。。此历程陪同着墨水的增补。。。。。。当新的脉冲来暂时，，，腔体压力变大，，，声波的信号重新增强，，，最终墨水被乐成喷射出来。。。。。。但此时也陪同着新的问题，，，若是新的脉冲信号在过失的时间被引入，，，墨水很有可能会在即将喷射的瞬间，，，被重新引入腔体，，，导致不可够顺遂喷射或效果极差。。。。。。因此，，，我们要充分思量脉冲一连时间（pulse width），，，它太短或太长，，，那么PZT的爆发的声波、压力和运动就会差别步。。。。。。若是油墨在压力增添的时间没有向准确的偏向移动，，，那么就不会平稳地增添冲量，，，冲量可能会被抵消。。。。。。这就像推秋千上的孩子一样。。。。。。若是你在准确的时间推动秋千，，，动量就会增添，，，它们就会摆动得更高。。。。。。若是你在过失的时间推他们，，，他们会强烈地停下来。。。。。。

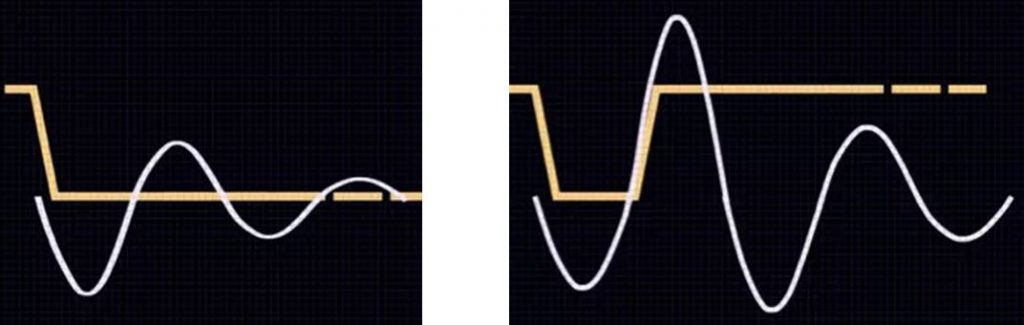

声波震荡时间与脉冲时间较量

声波一连时间因墨水的差别而差别。。。。。。但通常情形下，，，一个声波一连的时间约莫为100微秒，，，在设置新的波形时要充分思量此条件，，，并举行优化。。。。。。

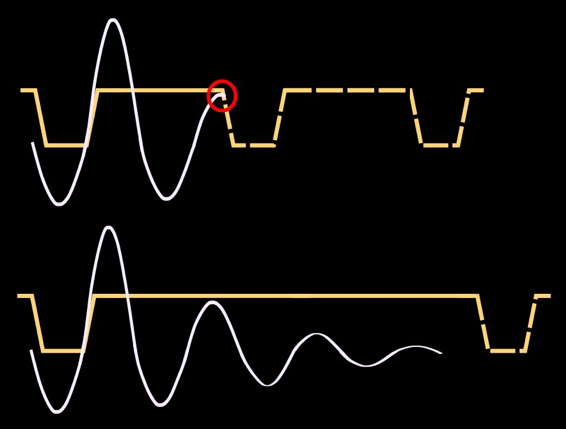

共振征象形貌

在一种打印频率下事情优异的波形在另一种频率下可能事情欠好，，，这是很常见的。。。。。。这一切都归结于墨水在腔内往返移动时脉冲的时间。。。。。。随着频率的增添，，，由给定脉冲爆发的声波和运动最先与前一个脉冲相互作用。。。。。。在一定的频率下，，，这种是增强喷墨的共振，，，就像图中最上面的例子。。。。。。当打印频率越高，，，下一个液滴和压力波泛起时，，，前一个压力越有可能尚未衰减到零，，，造成喷墨不良的可能性也就越大。。。。。。若是油墨仍在移动，，，先前的脉冲也可能会增添压力(更高的速率与润湿)。。。。。。若是需要打印速率是无邪多变的，，，那就必需对墨滴在一定频率下的喷墨情形举行优化，，，以确保最终打印速率不落在爆发共振的频率规模内。。。。。。

多重脉冲

在喷码机喷印硬件装备允许的条件下，，，也可以使用多脉冲信号以实现更高效的喷墨打印。。。。。。多脉冲的波形通常依赖于压力波中的第一或第二共振。。。。。。这意味着当油墨向喷嘴移动时，，，第一个脉冲会增添油墨的压力。。。。。。一些墨水会喷出来，，，其余的会从喷孔弹出去，，，回到腔体内。。。。。。一旦墨水再次向喷嘴移动，，，第二个脉冲将增添其动量。。。。。。脉冲应仔细调谐，，，由于这种二次增强，，，动量很大，，，能够极大的提高墨滴体积与喷墨效果。。。。。。

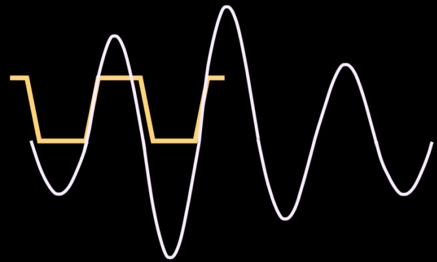

多重脉冲形貌

多重脉冲的优点远不但限于增大墨滴体积，，，在低粘度溶剂打印的历程中，，，溶剂会情不自禁滴落。。。。。。这种多重脉冲，，，可以有用控制低粘度溶剂在施加脉冲前（简单脉冲）的滴落问题。。。。。。另外，，，多重脉冲可以改善在简单脉冲条件下，，，半月板形变的问题。。。。。。这样可以允许用户去提高滴墨频率与打印速率。。。。。。下图为一多重脉冲波形的专利形貌，，，供各人发散头脑。。。。。。

相信各人对波形已经有了起源的熟悉，，，若是想进一步学习，，，可以参阅以下资料，，，或等下一期的推文之‘怎样调理波形’。。。。。。
